HTSL390 Kompaktlader Anleitung

1. Bedienfeld

Der hydraulische Steuerhebel verfügt über vollständige Funktionen, empfindliche Querlenker und ist einfach zu bedienen.

2. Hydraulisches System

Ausgestattet mit einem leistungsstarken Hydrauliksystem, das eine präzise Steuerung und verbesserte Funktionen bietet und die Produktivität maximiert.

3. Schwerlast-Schaufel

Die hohe Tragfähigkeit macht das Be- und Entladen einfach und mühelos.

4. Verschleißfester Reifen

Anti-Silp-Verschleißfestigkeit Lenkung fliexable Starker Griff

HTSL390 Parameter für den Kompaktlader

Maximale Arbeitshöhe	ca. 2398 mm
Maximale Pin-Höhe	1815 mm
Maximale Ausschütthöhe	ca. 1430 mm
Maximale Ausschüttdistanz	366 mm
Maximaler Kippwinkel	23
Gesamthöhe	2020 mm
Bodenfreiheit	ca. 185 mm
Radstand	815
Gesamtlänge ohne Schaufel	2030 mm
Gesamtbreite	ca. 1050 mm
Breite der Schaufel	ca. 1050 mm
Gesamtlänge mit Schaufel	ca. 2481 mm
Motor	RATO R420
Nennleistung (KW)	10Kw/3600U/min
Drehzahl (U/min)	3600
Geräusch (dB)	≤95
Hydraulisches System
Druck (Mpa)	0-17
Durchfluss	0-18L
Betriebslast	250KG
Fassungsvermögen der Schaufel	0.13m³
Maximale Hubkraft	200 Kg
Fahrgeschwindigkeit	0-4,5 km / h
Betriebsgewicht	850kg
Öl
Kraftstofftank	6.5L
Motoröl	1.7L
Hydrauliktank	23L

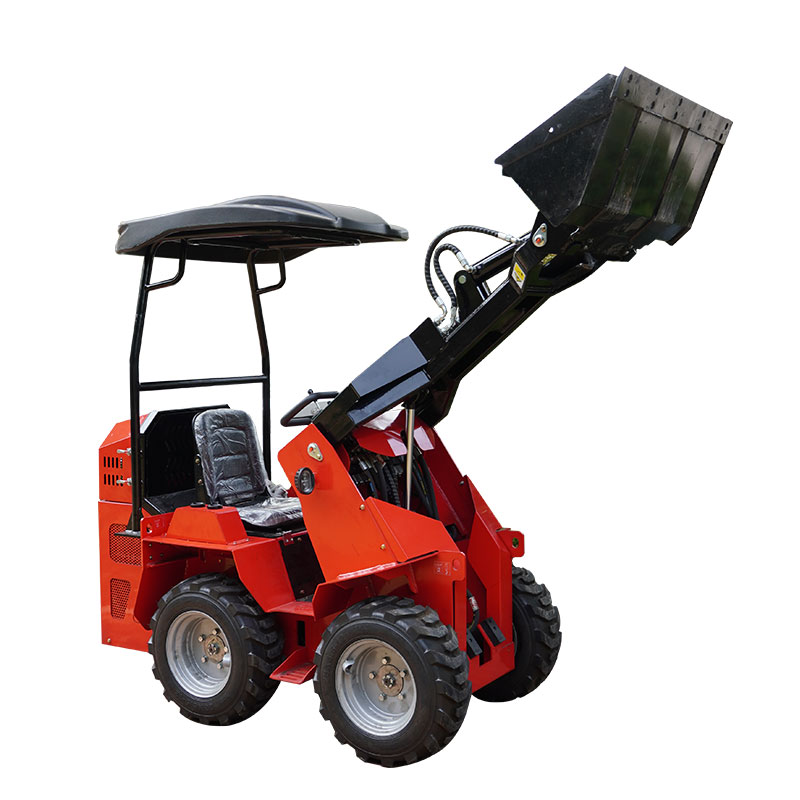

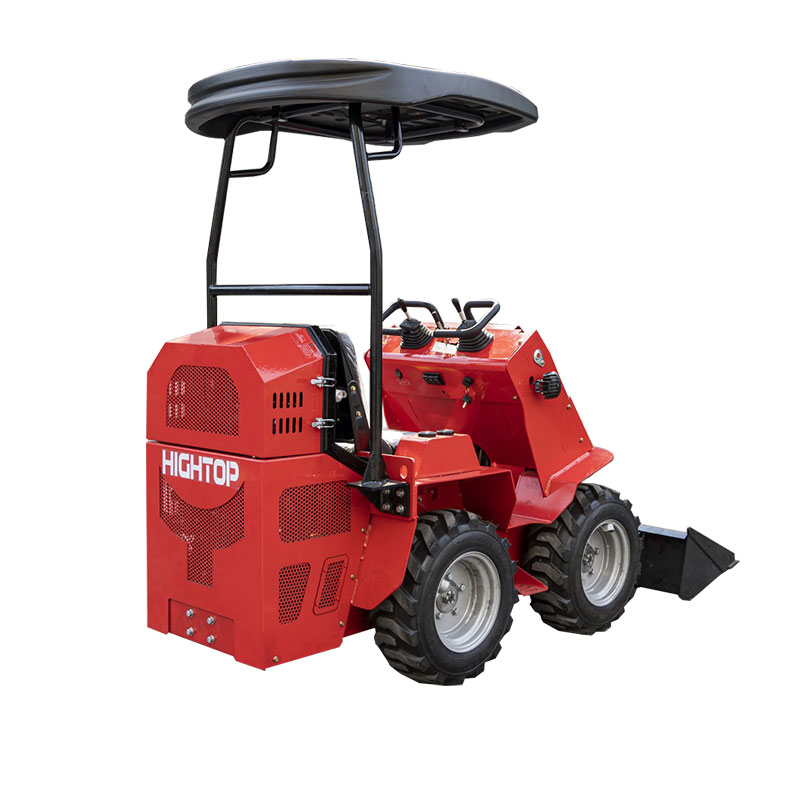

HTSL390 Details zum Kompaktlader
